Connecter Asterisk à son GSM avec CSipSimple

By | 24 février 2018 |
This entry is part 9 of 9 in the series Asterisk
Reading Time: 4 minutes

Pourquoi connecter Asterisk à son GSM?

Peut-être que vous demandez-vous quel est le but de connecter Asterisk à son GSM.
La réponse est simple, pour pouvoir utiliser les comptes SIPs qui y sont configurés et en tirer les avantages qui sont:

  • Forfait nationaux et internationaux à prix très bas (par exemple 1,20€ chez OVH) comparé au prix des communications sur le réseau mobile
  • Vos contacts qui disposent des communications gratuites ou à bas prix sur le réseau résidentiel, peuvent continuer à vous joindre sur ce numéro même si vous n’êtes pas à la maison.
  • Vous pouvez faire croire que vous êtes chez vous même si vous ne l’êtes pas
    (les gens ne font pas la différence entre un numéro SIP et une ligne fixe)
  • Recycler un vieux GSM comme téléphone fixe

Si vous n’avez pas de serveur Asterisk, vous pouvez utiliser directement un compte SIP.

Comment connecter Asterisk à son GSM ?

Tout aussi simple, il suffit d’y installer une application compatible avec le protocole SIP.
Vous n’aurez aucune difficulté à trouver ce genre d’application sur le « market » de votre GSM.

N’utilisant pas la marque au logo d’une pomme 😉 dans cet article je vais vous présenter l’une des applications disponibles sur google play (l’android market), les autres applications étant fort similaires, vous devriez pouvoir « transposer » la configuration à d’autres applications.

Android & SIP en natif

Android supporte le protocole SIP en natif depuis la version 2.3 (Gingerbread) mais de nombreux constructeurs de téléphone dont Samsung désactive cette fonctionnalité dans leur version « améliorée » d’Android.
Vous pouvez le vérifier sur votre smartphone en vous rendant dans le menu paramètres d’appels,
vous devriez y trouver une option pour ajouter des comptes (SIP).
Plus d’information en suivant ce lien

Il est possible via l’installation d’applications de réactiver cette fonctionnalité, mais celà peut-être différent d’un téléphone à l’autre et sort du contexte de cet article. Raison pour laquelle j’ai préféré décrire le « process » pour une application spécifique, CSipSimple en l’occurrence.

Un grand merci à « lamazze » pour sa remarque constructive qui a abouti sur l’ajout de ce paragraphe.

Installation de l’application ‘CSipSimple’

J’ai choisi de vous présenter l’application « CSipSimple »,
que vous devriez retrouver dans les premiers résultats d’une recherche sur le mot « sip » dans Google Play.

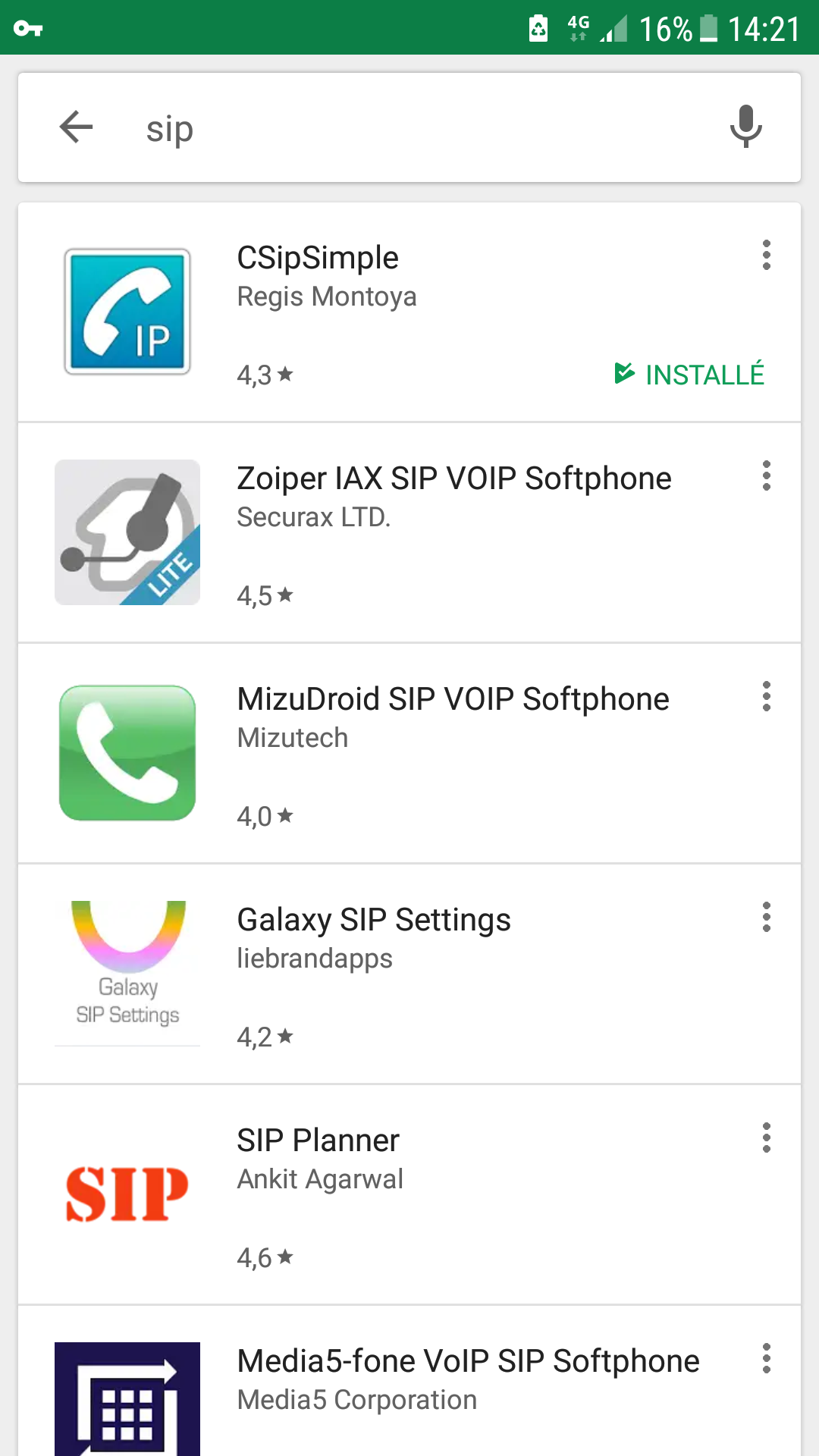

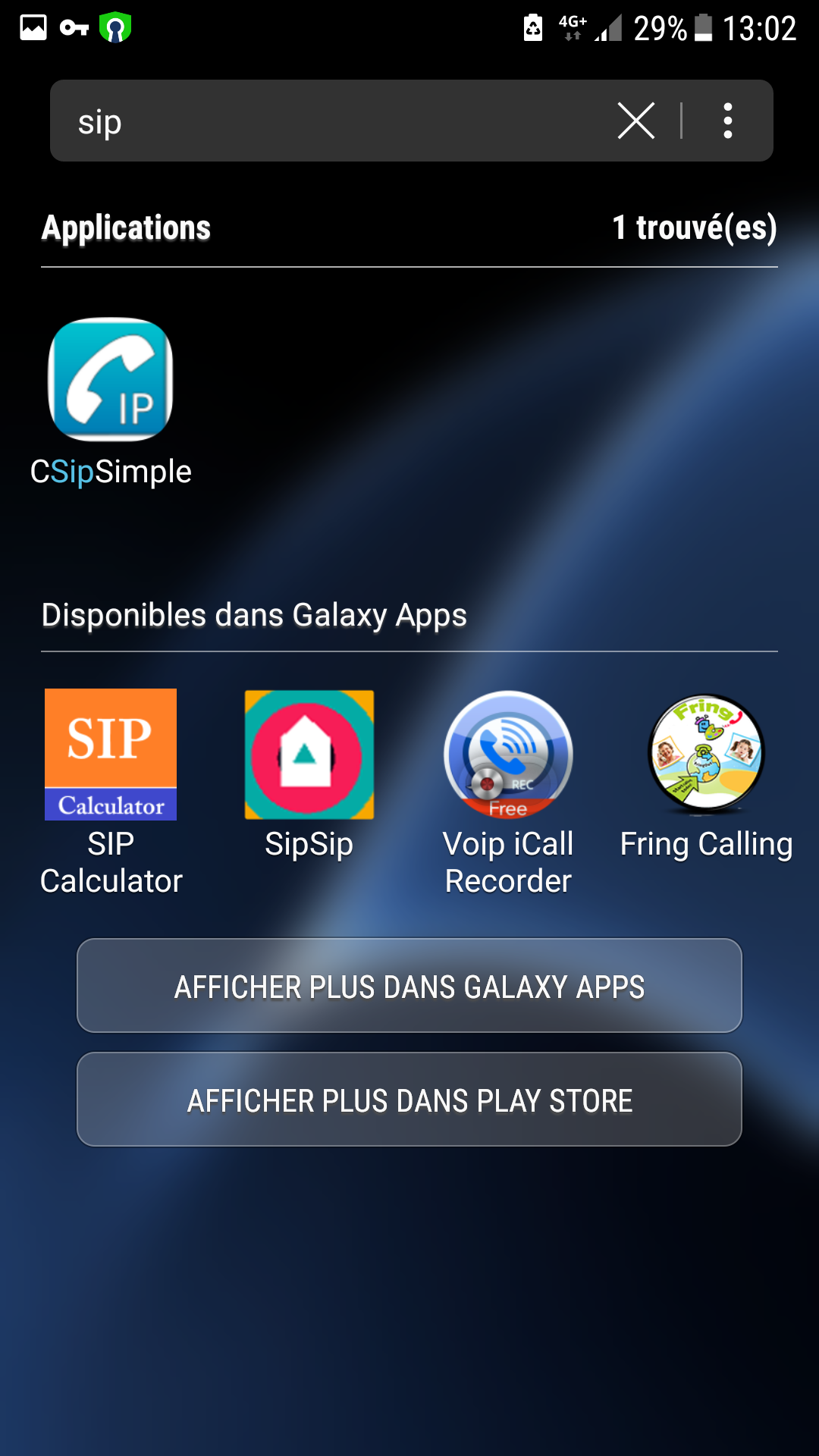

Recherche "sip" dans le market android

Recherche « sip » dans le market android

La procédure pour l’installation est la même que pour n’importe quelle autre application.

Une fois l’application installée, vous la retrouverez dans les applications installées:

CSipSimple installed apps

CSipSimple installed apps

Configuration de l’application

Lorsque vous lancez l’application, vous arrivez sur un clavier numérique vous permettant de taper une numéro de téléphone:

CSipSimple - Ecran de démarrage

CSipSimple – Ecran de démarrage

Sur cet écran, en haut à droite du clavier numérique, on peut voir que l’application est connectée à un compte nommé « Asterisk », chez vous vous devriez voir un triangle d’attention avec l’inscription inactif.

CSipSimple - Status Inactif

CSipSimple – Status Inactif

Commençons par ajouter un compte SIP à l’application en appuyant sur l’icône en bas à gauche en forme de clé:

Ajout du compte SIP

Vous arrivez ensuite sur l’écran listant tous les comptes que vous avez déjà configurés,
si vous venez d’installer l’application vous ne verrez aucun compte.

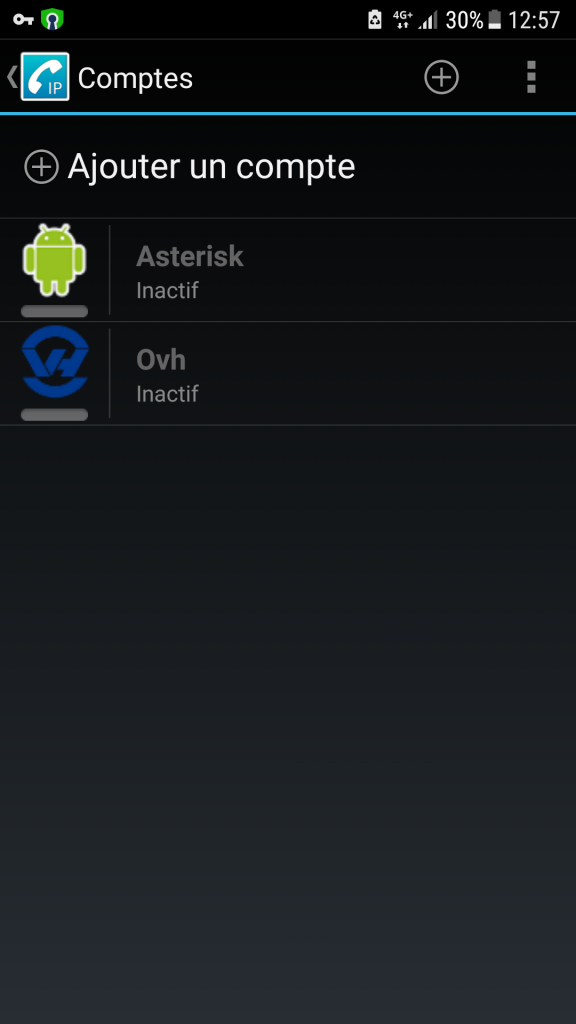

CSipSimple - Ajout d'un Compte

CSipSimple – Ajout d’un Compte

Sur l’image, on voit que j’ai déjà configuré deux comptes:

  • un compte que j’ai nommé « Asterisk » qui comme son nom l’indique se connecte à mon serveur Asterisk.
  • un compte OVH qui se connecte évidemment à OVH.

Mais aussi qu’aucun des deux comptes n’est actuellement actif,
lorsque qu’un compte est actif, l’icône est soulignée d’une barre verte (grise lorsque le compte est inactif)

CSipSimple - compte Asterisk Actif

CSipSimple – compte Asterisk Actif, OVH inactif

Dans la suite de cet article je vais me focaliser sur le compte Asterisk.
Pour la configuration d’un compte OVH, uniquement la configuration du compte devrait être différente.
(Vous devez utilisez les accès fournis par OVH)

Pour créer un compte, appuyer sur « + Ajouter un compte », pour modifier un compte il suffit d’appuyer dessus.

Vous devez renseigner:

  • le nom du compte (à votre guise)
  • le nom d’utilisateur qui correspond au nom du peer renseigné entre [ ] dans la configuration d’Asterisk
    Sur l’image j’ai remplacer des caractères par des *** afin de masquer l’utilisateur que j’utilise
  • l’adresse ip du serveur ainsi que le port SIP
    Sur l’image vous pouvez voir que j’utilise une adresse IP locale 192.168.1.8 et le port SIP standard (5060) bien que je sois connecté en 4G.
    Ceci s’explique parce que je suis connecté via un VPN à mon réseau local, le but étant d’utiliser la même configuration que je sois chez moi connecté en WiFi ou sur la plage à l’étranger connecté en 4G.
  • Finalement le mot de passe (caché par des ***)

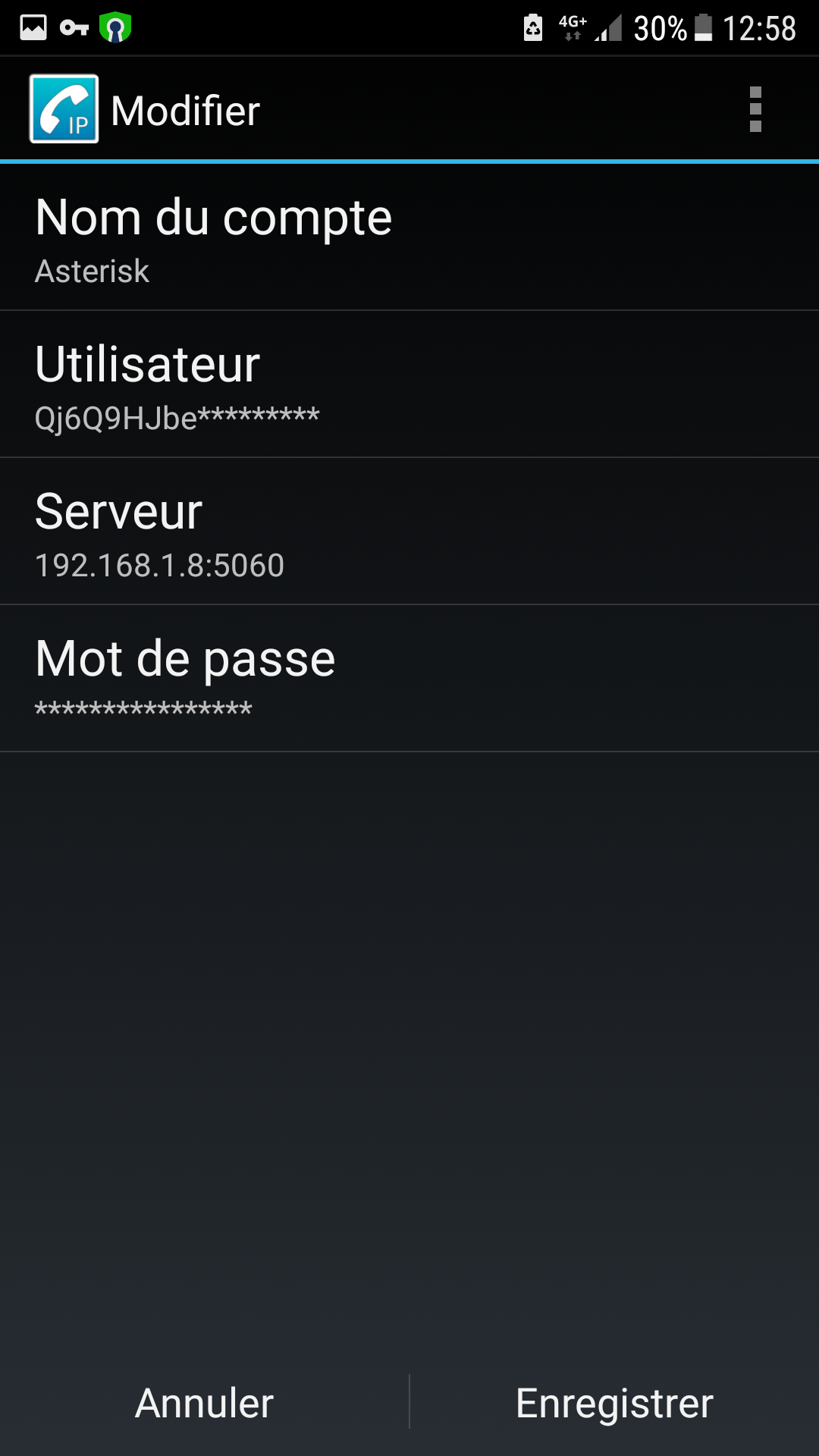

CSipSimple - Configuration Compte Asterisk

CSipSimple – Configuration Compte Asterisk

Si vous avez rempli les informations attendues vous devriez être inscrit sur votre serveur Asterisk.
Vous pouvez le vérifier grâce à l’icône du compte qui est passée au vert ou alors au dessus du clavier numérique.

Options

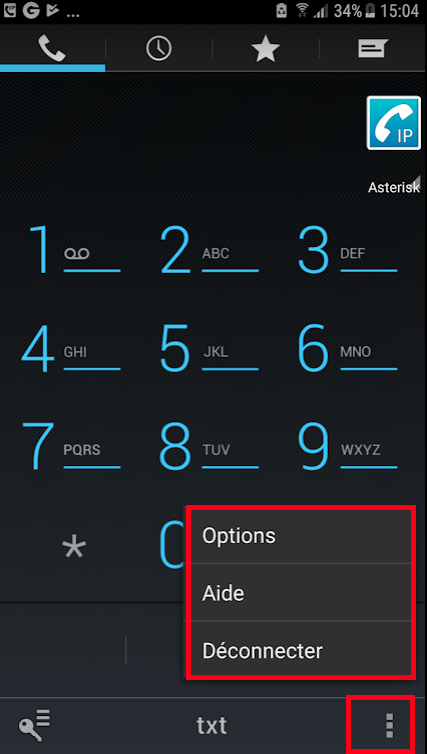

Lorsque vous êtes sur le clavier numérique, dans le fond à droite vous avez l’icône avec 3 points superposés,
si vous cliquez dessus, le menu suivant s’affiche à l’écran:

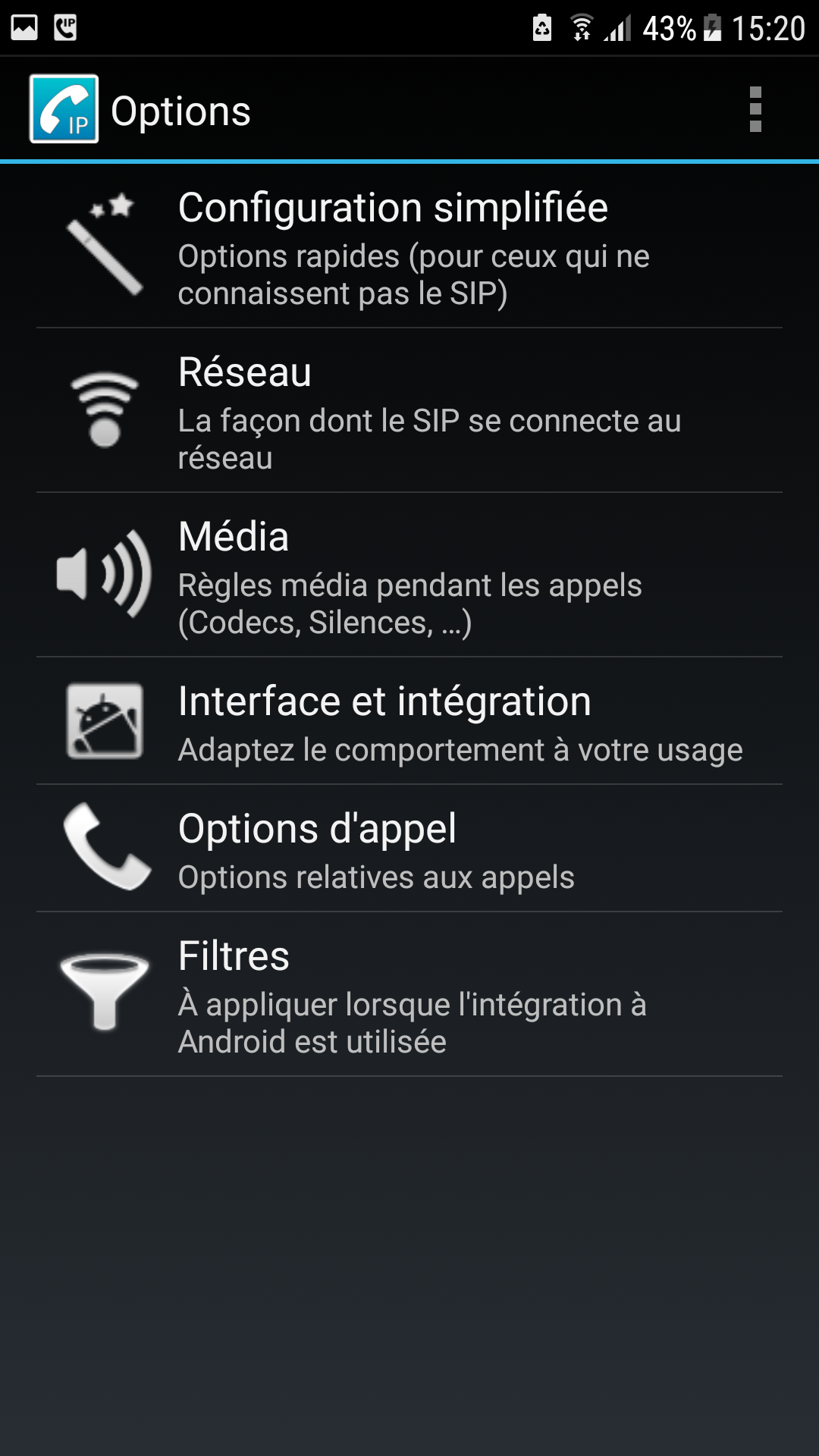

CSipSimple - Options

CSipSimple – Options

Nous allons explorer les différentes options.

CSipSimple - Options

CSipSimple – Options

Configuration simplifiée

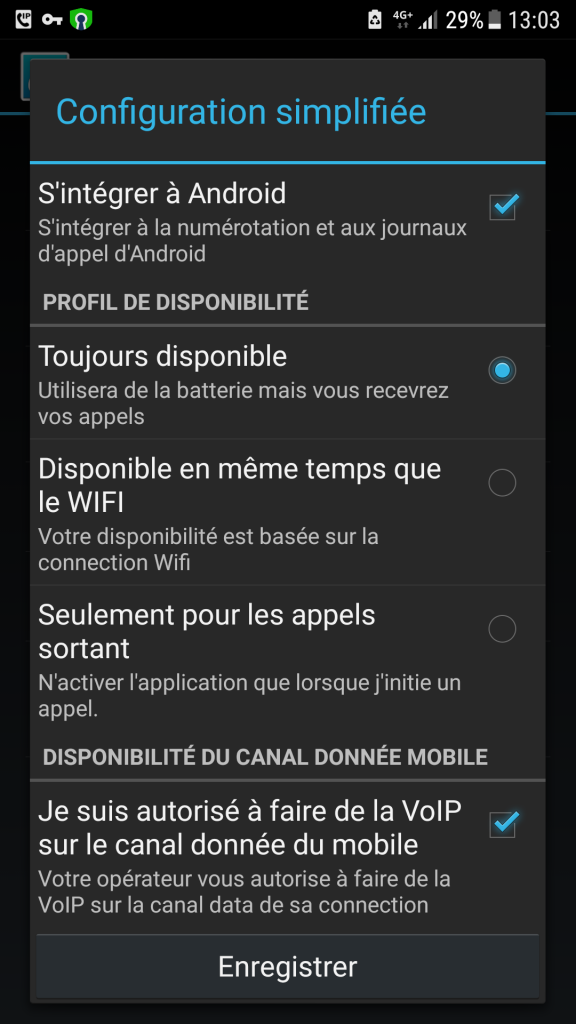

CSipSimple - Configuration Simplifiee

CSipSimple – Configuration Simplifiee

Ce sont les options par défaut qui je pense sont assez explicites.

Réseau

C’est dans cette section que vous configuré si vous utilisez un serveur NAT ou si vous voulez restreindre l’application à une certaine qualité de réseau (par exemple seulement en Wifi, 4G et 3G).
Mon serveur Asterisk (192.168.1.8 ou 10.8.0.1) et mon téléphone mobile (connecté en Wifi (192.168.1.0/24) ou VPN (10.8.0.0/16)) sont toujours dans le même sous-réseau

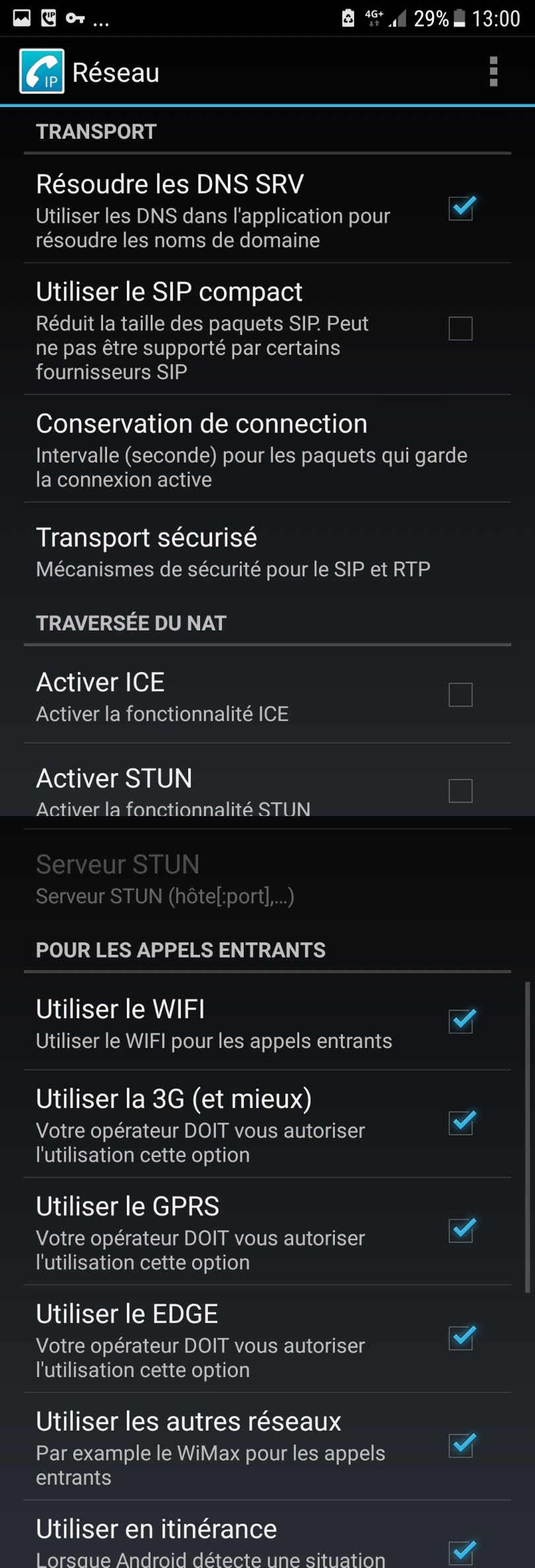

CSipSimple - Configuration Réseau

CSipSimple – Configuration Réseau

Média

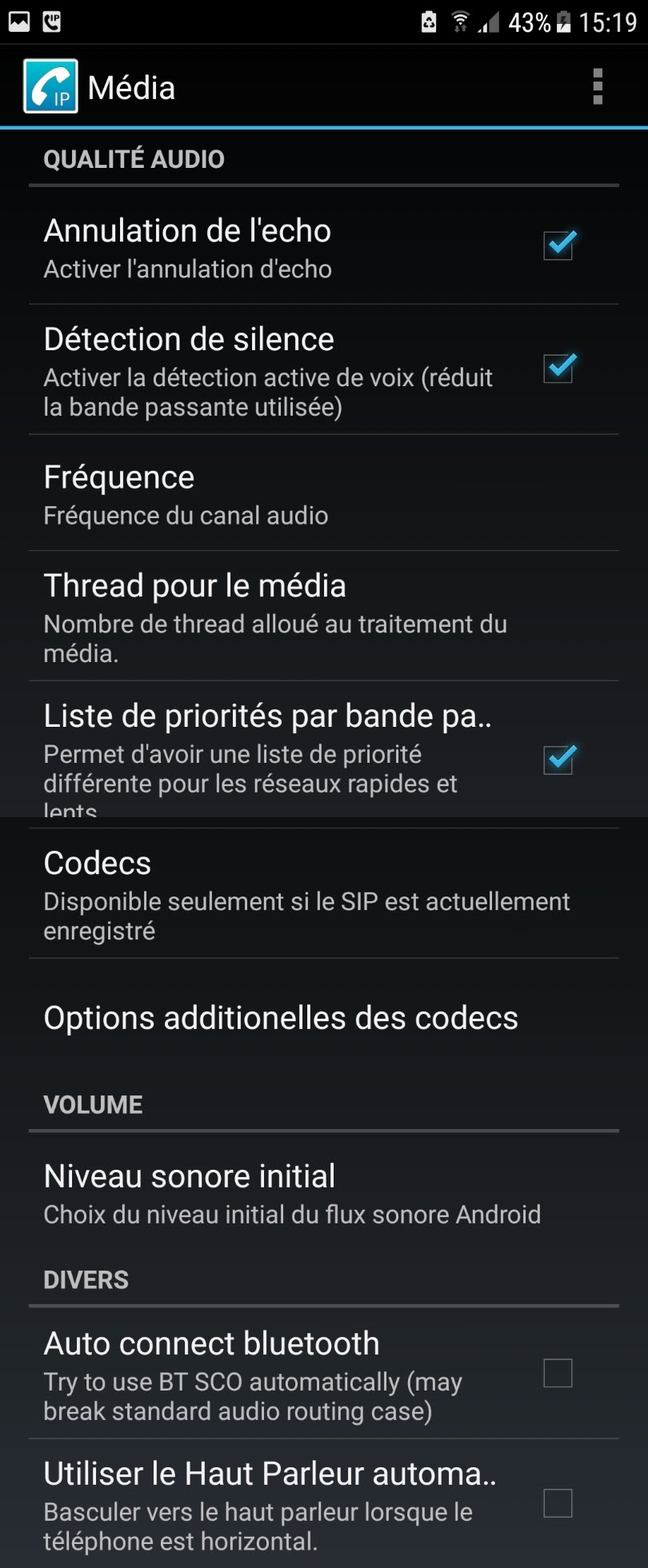

CSipSimple - Media

CSipSimple – Media

Interface & intégration

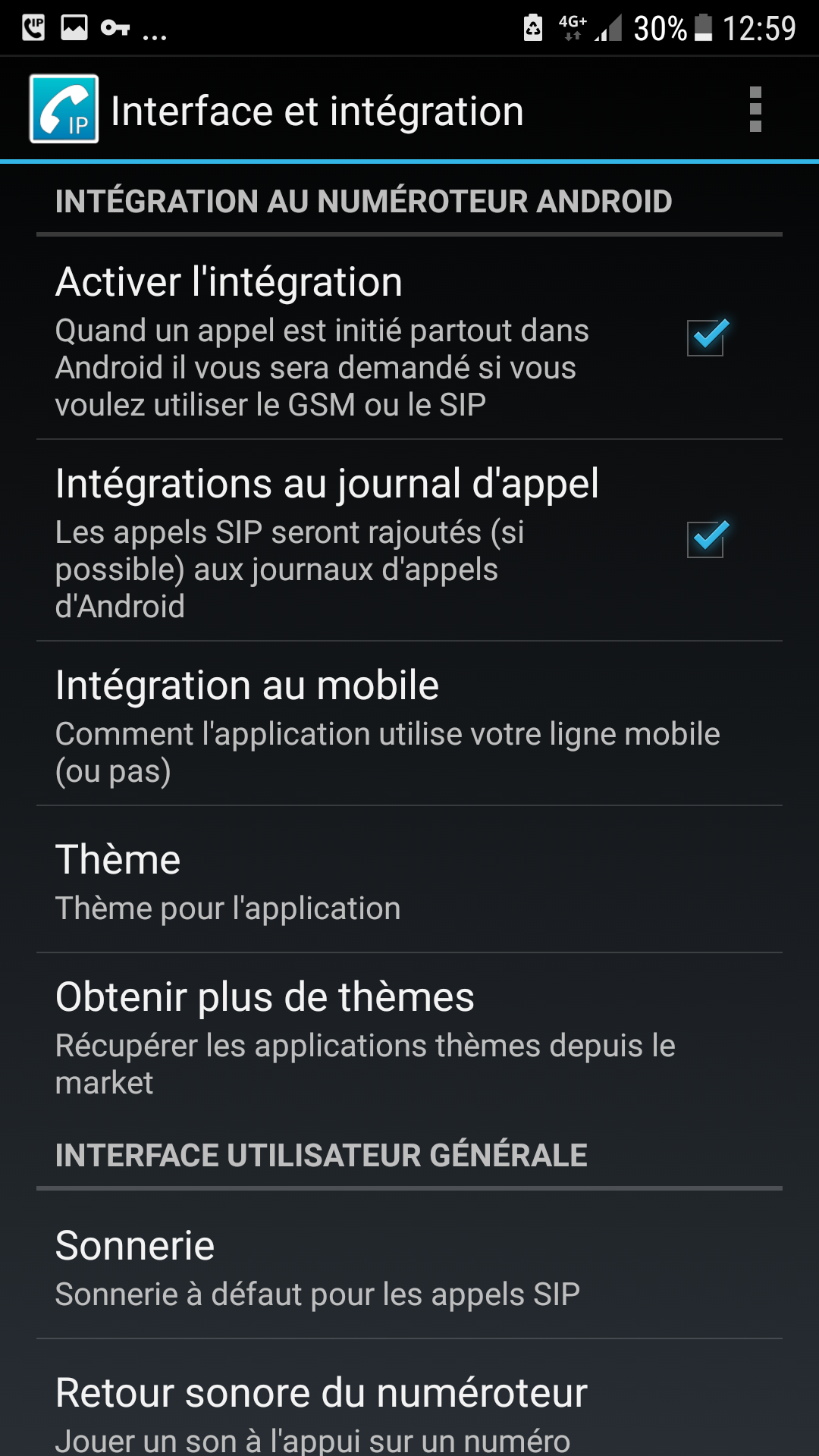

CSipSimple -Interface et Integration

CSipSimple – Interface et Integration

Options d’appel

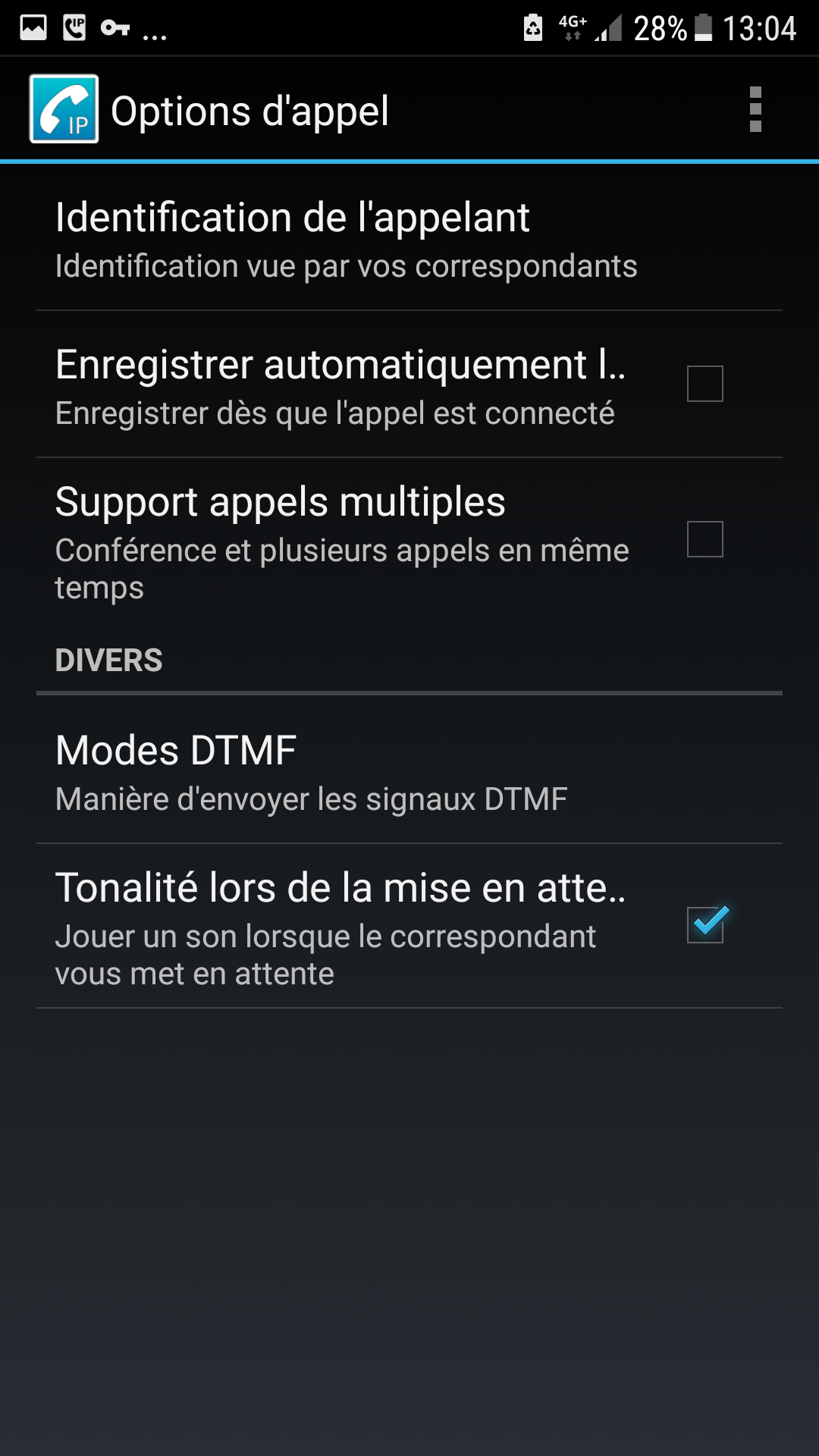

CSipSimple - Options d appel

CSipSimple – Options d appel

Filtres

Cette dernière option, permet de définir des règles afin d’utiliser l’un ou l’autre compte

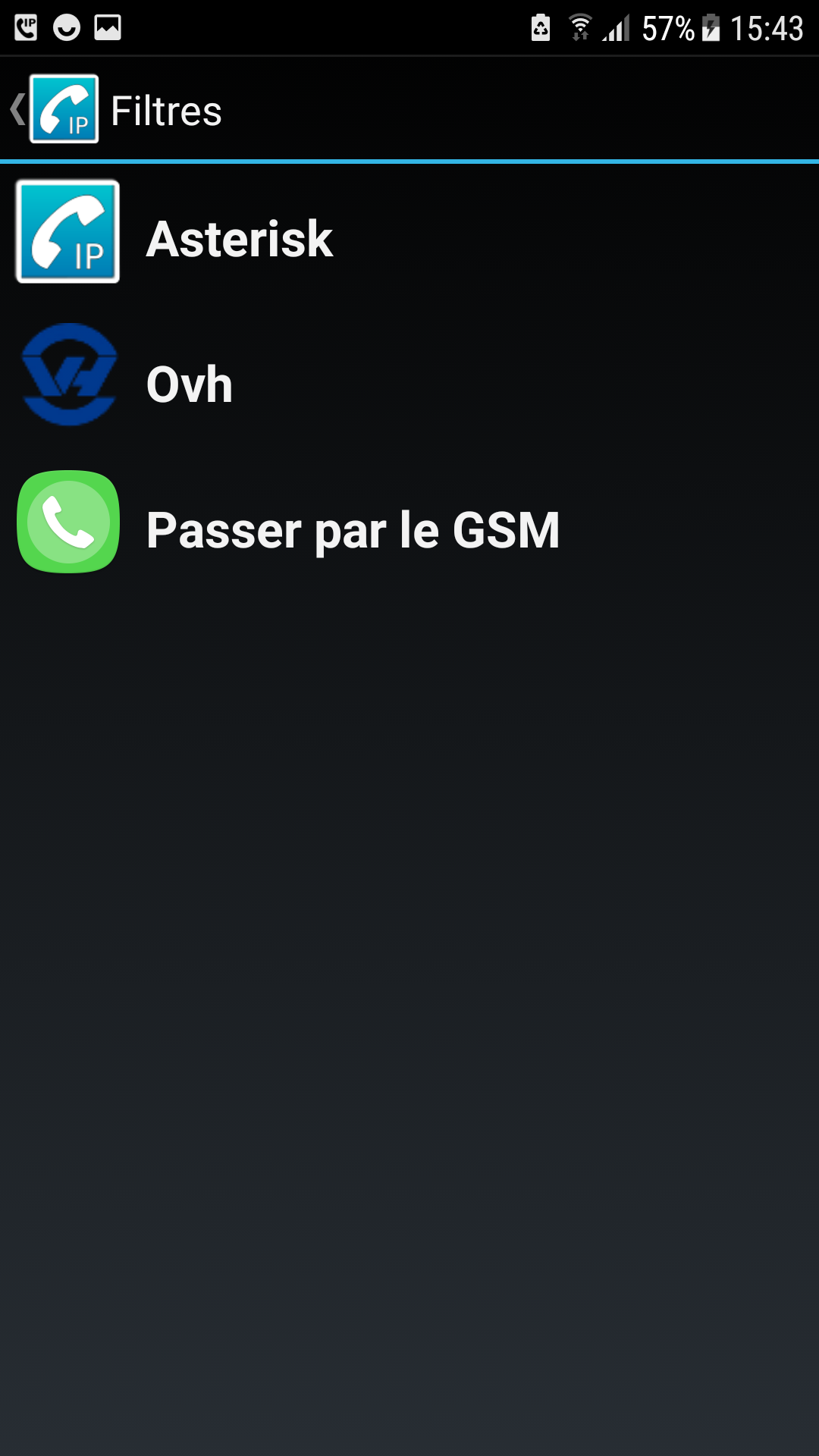

CSipSimple - Filtres

CSipSimple – Filtres

Pour chacun des comptes configurés, je peux donner des règles afin d’utiliser l’un ou l’autres comptes.
Ces règles ne s’appliquent que

  • si l’intégration à Android est activée
  • que CSipSimple est en fonctionnement.
  • que le numéro est tapé dans le clavier Android (pas dans CSipSimple

Exemple de règles:

  • lorsque je désire appeler un numéro international j’utilise le compte « Asterisk »
  • lorsque je désire appeler une extension Asterisk, j’utilise ce compte

Sans filtre définit, Android demande à l’utilisateur comment il doit passer l’appel:

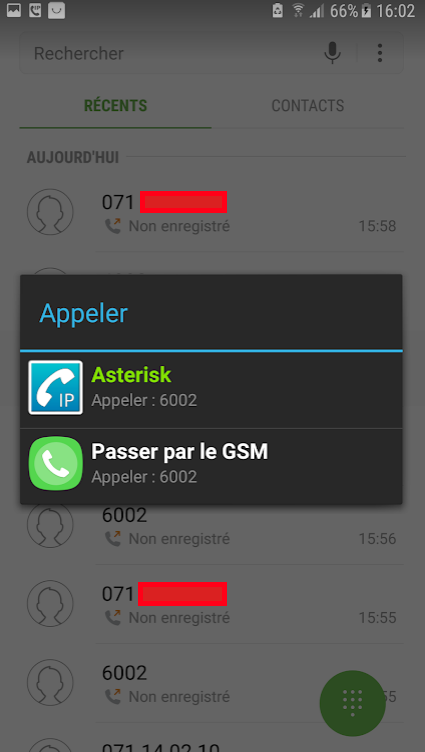

Android demande quel Application utiliser pour l'appel

Android demande quel Application utiliser pour l’appel

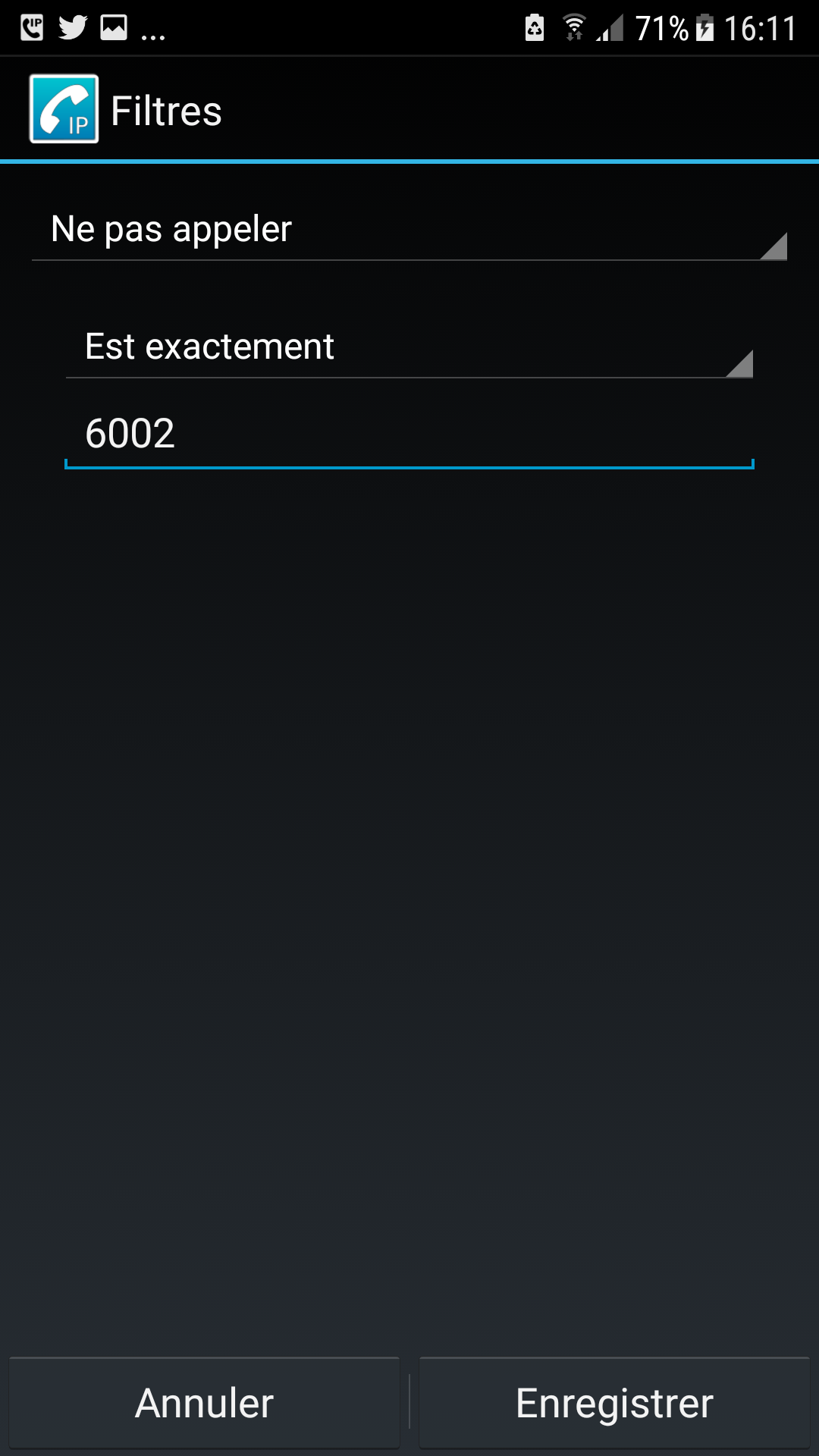

Définissons un filtre pour ne pas appeler 6002 avec le GSM

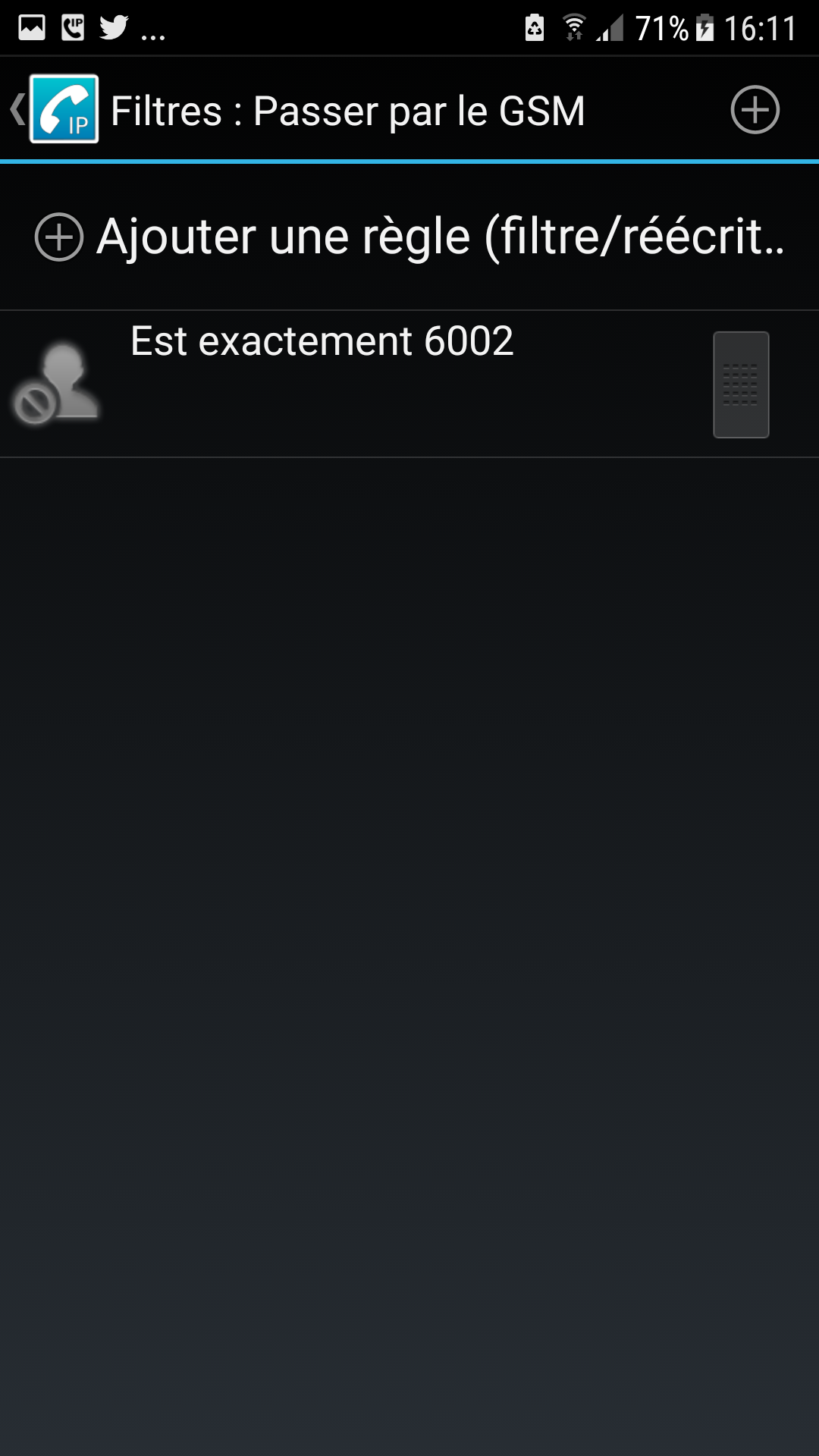

filtre ne pas appeler 6002

filtre ne pas appeler 6002

filtre ne pas appeler 6002

filtre ne pas appeler 6002 définit

Si je réessaie d’appeler le numéro 6002,
Android ne me demande plus avec quel compte il doit appeler comme la communication ne peut être établie qu’avec le compte Asterisk..
