Comment configurer un adaptateur PAP2T pour une ligne SIP (OVH/Asterisk)?

By | 3 février 2018 |
This entry is part 6 of 9 in the series Asterisk
Reading Time: 4 minutes

Introduction

Comme annoncé dans l‘introduction de cette série, let but est que le passage de la ligne téléphonique analogique à la ligne SIP soit transparent pour l’utilisateur.
Un des points clés afin d’y parvenir est d’utiliser le même matériel, c’est là que l’adaptateur PAP2T joue une rôle important.

Qu’est-ce qu’un adaptateur PAP2T ?

C’est un petit appareil, un petit carré de 12 cm, qui permet d’utiliser votre bon vieux téléphone analogique sur une ligne numérique.
Celui-ci sert donc de convertisseur, passerelle, interprête entre les deux technologies.

Comment on connecte un adaptateur PAP2T ?

C’est pas très compliqué, la figure suivante se passe de commentaires.

Boitier PAP2T VOIP

Sur ce modèle, il est possible de brancher 2 appareils (téléphone ou fax), il va s’en dire que si vous n’en avez qu’un…

Comment on le configure ?

L’adaptateur PAP2T se configure via une page Web,

hmmm ouais et c’est quoi l’adresse ?

L’adresse IP de l’adaptateur PAP2T

Là ben ça va dépendre de votre configuration réseau, par défaut les modems/routeurs des opérateurs, tout du moins en Belgique, sont configurés pour attribuer automatiquement des adresses (IP) aux périphériques du réseau local.

  • Chez « proximus » dans la plage 192.168.1.0/24
  • Chez « voo » dans la plage 192.168.0.1/24

(Plage par défaut, cette configuration peut être modifiée)

L’adaptateur PAP2T est également configuré pour recevoir son adresse d’un serveur DHCP.
OK tout va bien mais ça ne me dit pas c’est quoi l’adresse…

Adresse IP attribuée par serveur DHCP

Le plus simple pour retrouver l’adresse de votre adaptateur PAP2T est probablement de se connecter sur votre box internet et de regarder les périphériques connectés pour l’identifier.
Vous pouvez également scanner votre réseau avec nmap.

Adresse IP fixée

Une autre solution, que je n’ai pas testée, est de fixer l’adresse IP de l’adaptateur PAP2T, la marche à suivre est la suivante:

La manipulation se fait à partir d’un téléphone connecté à l’appareil

  1. Désactiver le DHCP:
    décrochez le téléphone puis tapez : ****101# puis 0# et enfin 1
  2. Fixer une adresse IP:
    ****111# puis tapez l’adresse IP en remplaçant les . par des * terminer par # et valider par 1#
    exemple : pour l’ip 192.168.0.13 tapez : 192*168*0*13# et valider par 1#
  3. Enfin modifiez le masque de sous réseau :
    ****121# puis 255*255*255*0 terminer par # et valider par 1#

Information retrouvée sur le blog de Nilz

Une fois que vous avez l’adresse IP, vous pouvez-vous y connecter en tapant l’adresse dans votre browser http:\

Pour la suite, l’adresse IP a été fixée à 192.168.0.13

L’onglet system

Pour information, j’ai fixé l’adresse IP sur le routeur VOO en forçant le serveur DHCP à attribué une adresse IP liée à l’adresse MAC de l’adaptateur.
Ce qui explique pourquoi sur l’image on y voit:

  • DHCP = yes, on aurait pu s’attendre à voir No
  • Static IP vide, on aurait pu s’attendre à voir 192.168.0.13
  • Pas de masque de sous réseau définit, on aurait pu s’attendre à 255.255.255.0
  • Pas de passerelle (Gateway) définie, on aurait pu s’attendre à 192.168.0.1
  • Pas de serveur DNS définit, on aurait pu s’attendre par exemple au DNS de google 8.8.8.8/8.4.4.4
  • Pour le HostName vous pouvez le définir à votre guise, ce n’est pas obligatoire, par exemple « pap2t«

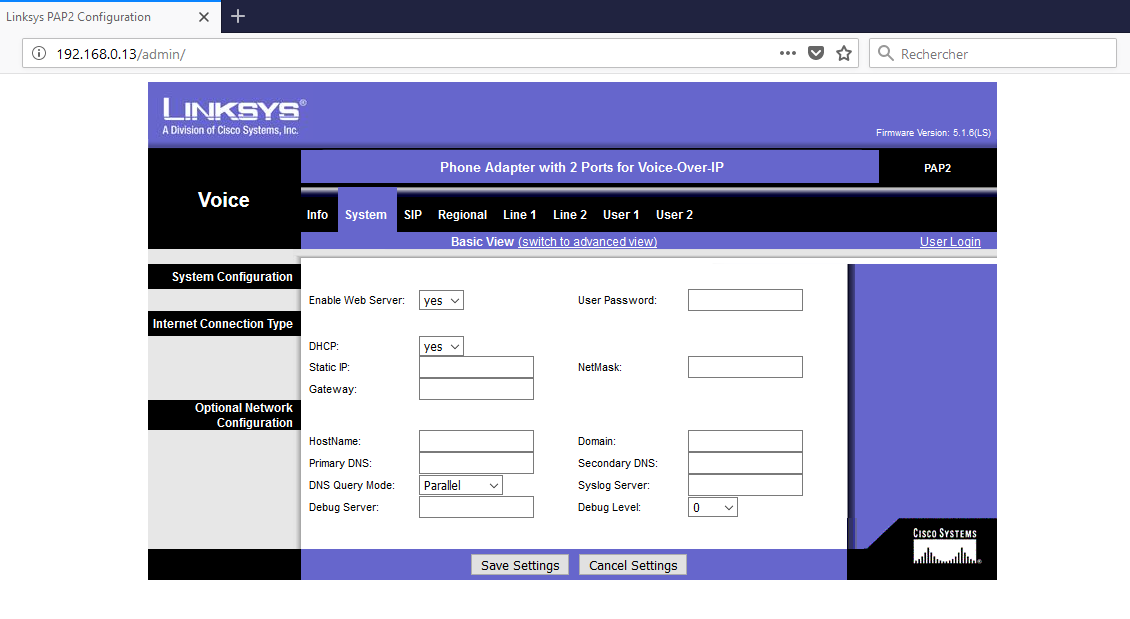

adaptateur PAP2T - System TAB

adaptateur PAP2T – System TAB

En cliquant sur le lien « switch to advance view », d’autres options peuvent être configurées,
par exemple les serveurs de temps pour que le périphérique affiche la bonne heure.

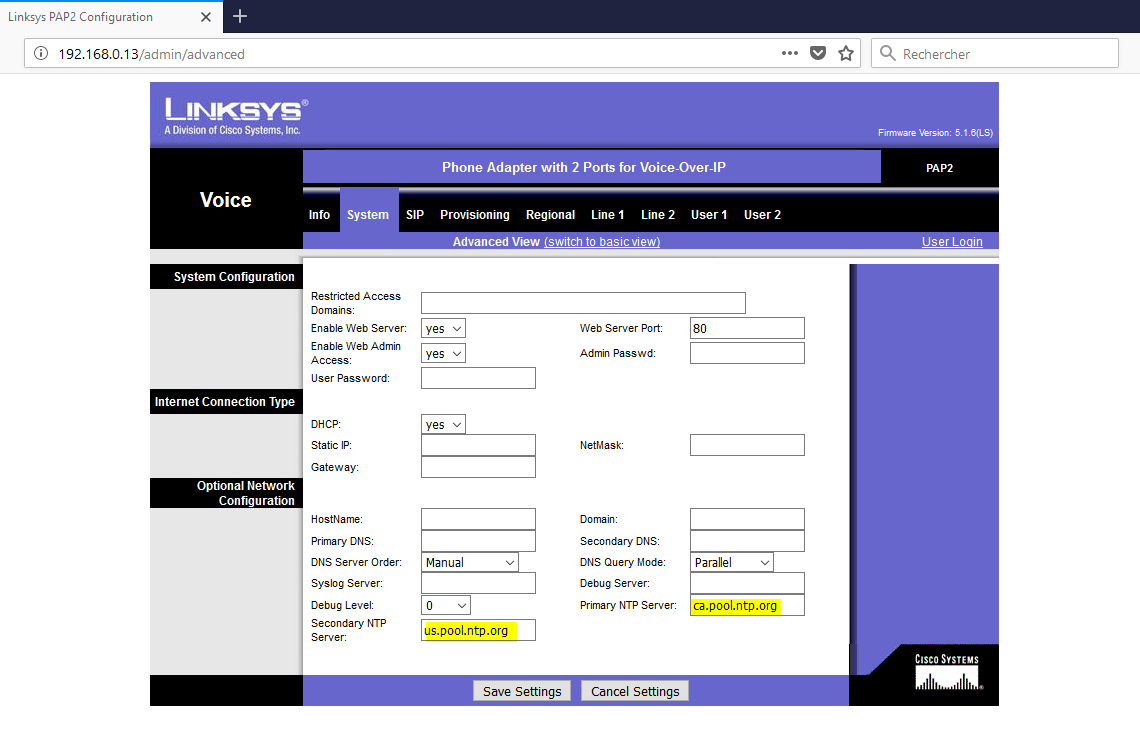

adaptateur PAP2T - system Tab - NTP server

adaptateur PAP2T – system Tab – NTP server

Ceci n’est pas nécessaire au bon fonctionnement mais bon c’est toujours mieux.
Vous pouvez configuré les serveurs que vous désirez par forcément ceux de l’image, pour la Belgique c’est probablement mieux de mettre

  • 0.europe.pool.ntp.org
  • 1.europe.pool.ntp.org

L’onglet SIP

Sur cette page, la partie importante est la configuration des ports RTPs

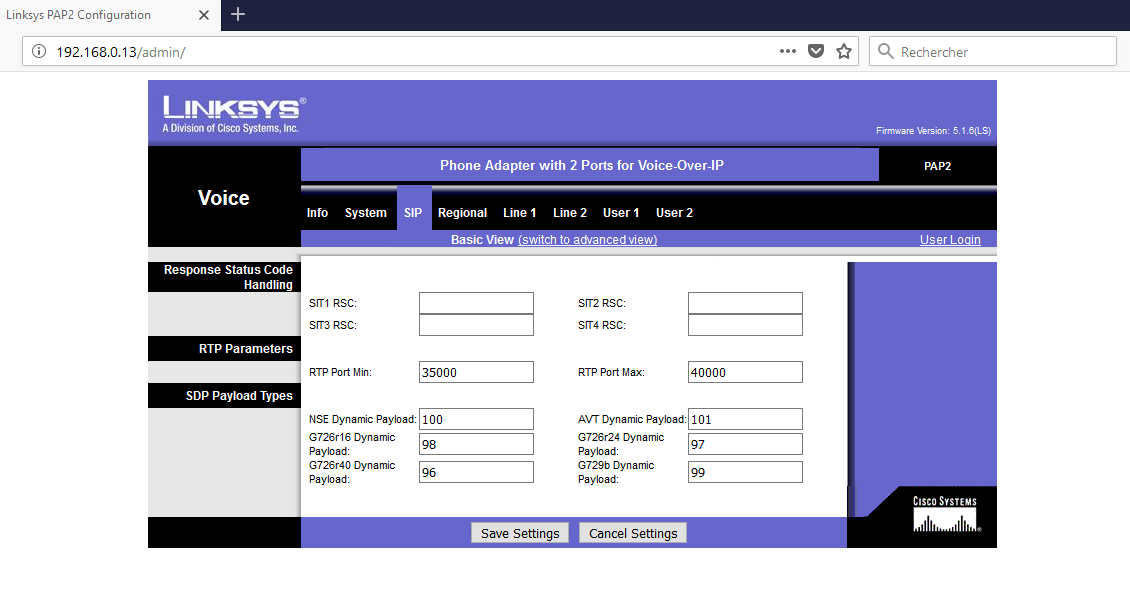

adaptateur PAP2T - SIP config RTP port

adaptateur PAP2T – SIP config RTP port

Je vous renvois vers la configuration du firewall de votre box afin d’ouvir ces ports.

L’onglet régional

Comme vous pouvez-vous y attendre selon votre région, il se peut que certain ajustements de la configuration soit nécessaire.

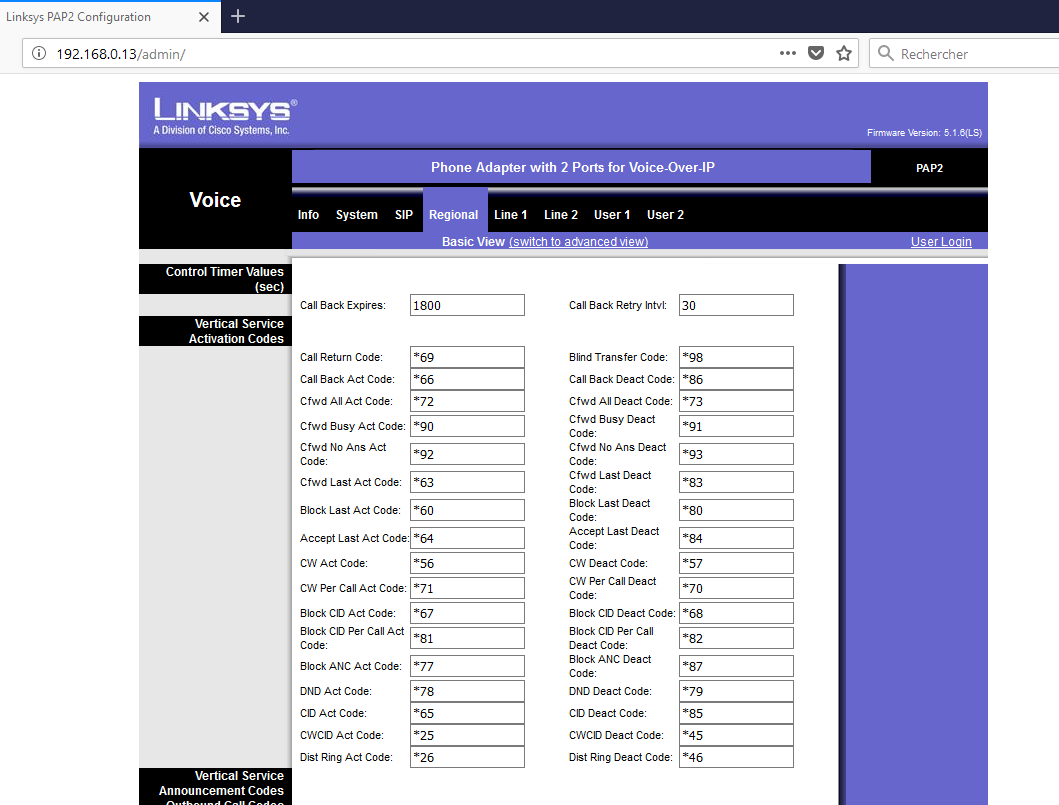

adaptateur PAP2T - Regional

adaptateur PAP2T – Regional

On s’y perd dans tous ces paramètres heureusement, il n’est pas nécessaire de tout changer..

Ring and Call waiting tone

adaptateur PAP2T - Reg - Ring and Call Waiting Tone

adaptateur PAP2T – Reg – Ring and Call Waiting Tone Spec for France

Modifiez les paramètres comme ceci pour le Belgique:

  • Ring Waveform: Sinusoid
  • Ring Frequency: 25
  • Ring Voltage: 85
  • CWT Frequency: [email protected]
  • Synchronized Ring: no

Information tirée de la configuration mise à disposition dans le forum ADSL-BC par ptitgnu

Les xmls sont disponibles:

Time zone & Time Saving

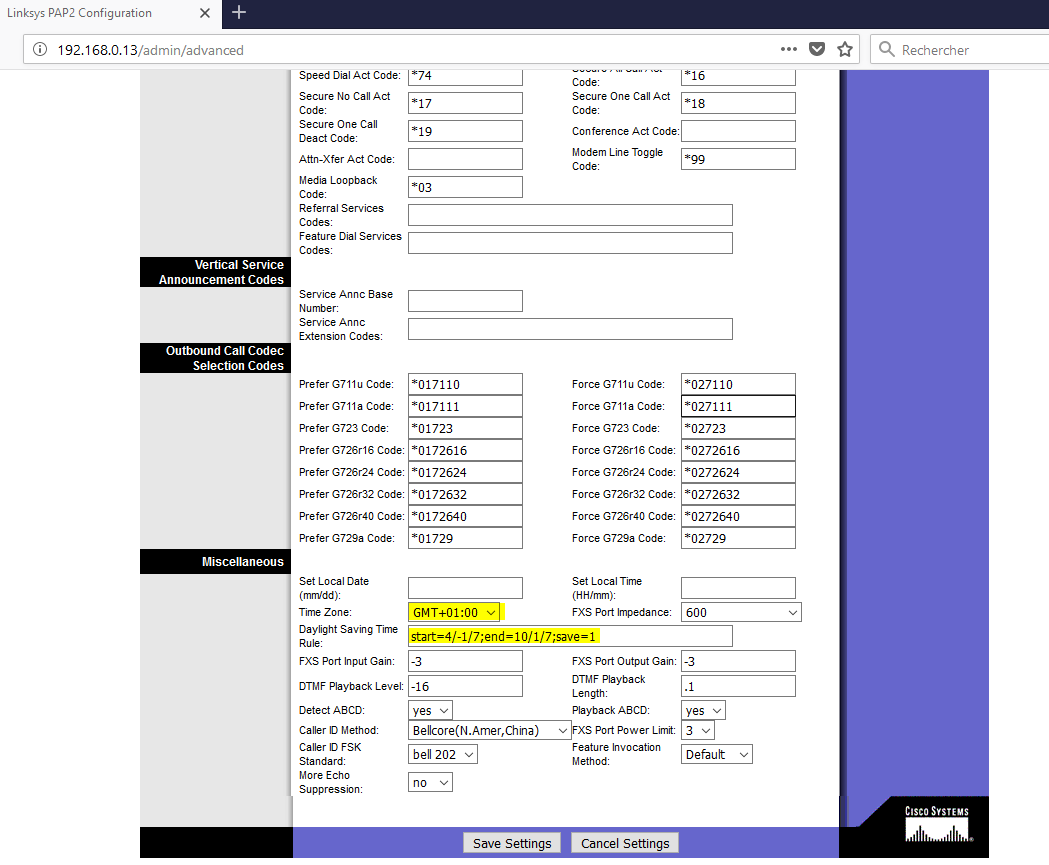

adaptateur PAP2T - Time saving

adaptateur PAP2T – Time saving

L’onglet line1

Dans cette onglet, nous allons configurer le compte SIP, dans notre exemple un compte OVH pour un numéro belge:

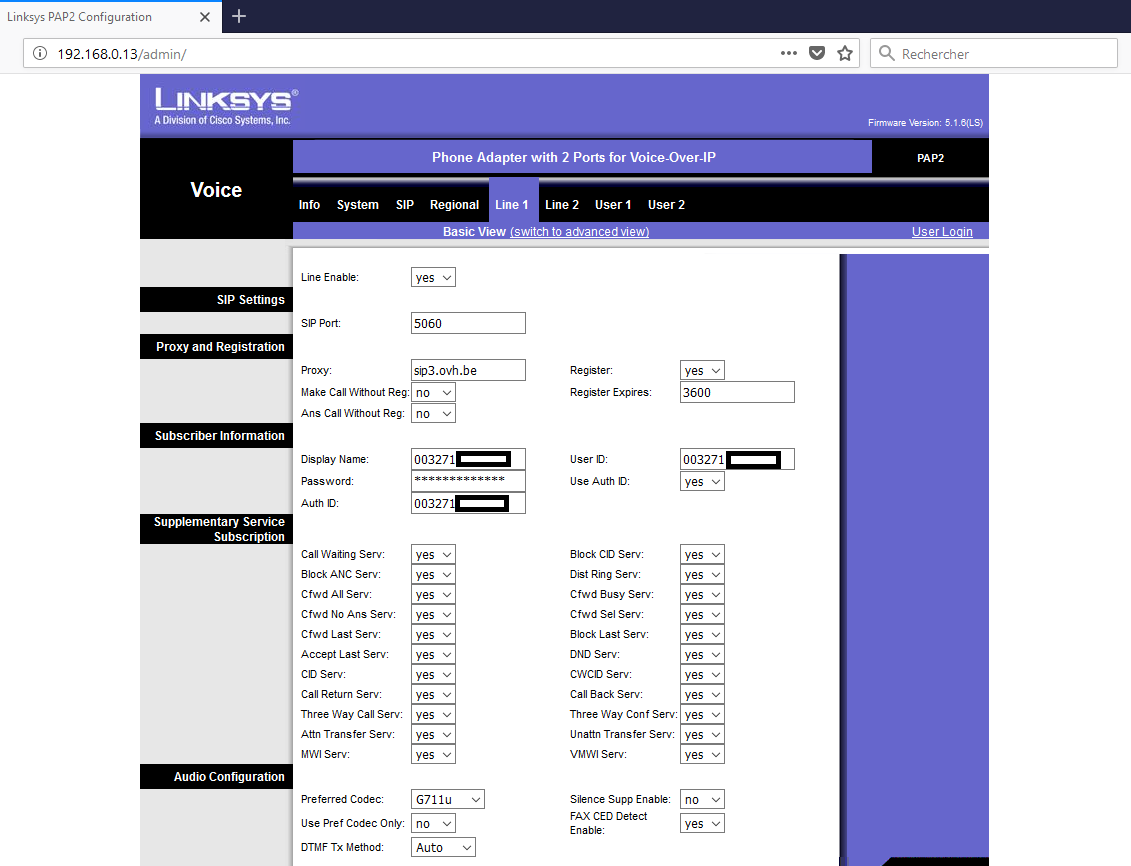

adaptateur PAP2T - line1 config

adaptateur PAP2T – line1 config



  • Line Enable: yes
    pour activer/déactiver la ligne
  • SIP port: 5060
    le port SIP, par défault 5060
    Notez que ce port doit également être ouvert sur votre box Internet, voir billet comment configurer le firewall de votre box
  • Proxy: l’adresse du serveur SIP,
    pour un numéro belge chez OVH sip3.ovh.be
    ou l’adresse de votre serveur Asterisk
  • Register: Yes
    Vous devez vous enregistrer
  • Make Call without registration: No
    Vous devez être enregistré pour passer un appel
  • Answer call without registration: No
    Vous devez être enregistré pour répondre aux appels
  • Display Name = User ID = Auth ID: <votre SIP user>
    Chez OVH votre numéro de téléphone
  • Password: le mot de passe associé au compte SIP

Problème de NAT reporté:

Pour éviter les problèmes de son avec les appels entrants, rendez-vous dans la configuration avancée (switch to advance view)
modifiez la configuration comme ceci:

adaptateur PAP2T - NAT problème

adaptateur PAP2T – NAT problème

Tout le reste peut rester sur la configuration par défaut.

L’onglet line2

Dans le cadre de ce billet on ne compte pas l’utiliser, mais la configuration est similaire à celle de « line1 », évidemment pour un autre compte et un autre port SIP.
